Расчёт и проектирование гидравлических систем
|
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
|
Заказать услугу
|
Проектирование и расчет гидравлических приводов тесно связаны с конструкцией и эксплуатационными характеристиками разрабатываемой машины. В каждом конкретном случае приходится отталкиваться от особенностей проектируемой системы.
- На основании исходных данных от клиента производим расчёт и определяем рабочие объёмы гидродвигателей (насосов, моторов и/или цилиндров)
- Определяем необходимую мощность двигателя, требуемую для обеспечения эксплуатационных характеристик машины
- Выбираем тип гидросистемы, оптимальный для данного привода. Если привод маломощный, то часто достаточно открытого контура без регулировки подачи. Если мощность больше 30кВт, но исполнительные механизмы не работают в длительном режиме, то разумнее использовать систему открытого контура с LS регулятором, а для мощных систем, работающих в длительном режиме (привод движителя самоходной машины, привод валка дробилки, привод бурового инструмента, привод лебёдки и т.д.), гораздо эффективнее использовать гидростатическую трансмиссию закрытого контура.
- Составляем спецификацию гидродвигателей (насосов, моторов и/или цилиндров) с учётом требований конкретной машины и условий работы гидросистемы.
- Подбираем систему управления, дополнительное оборудование и аксессуары.

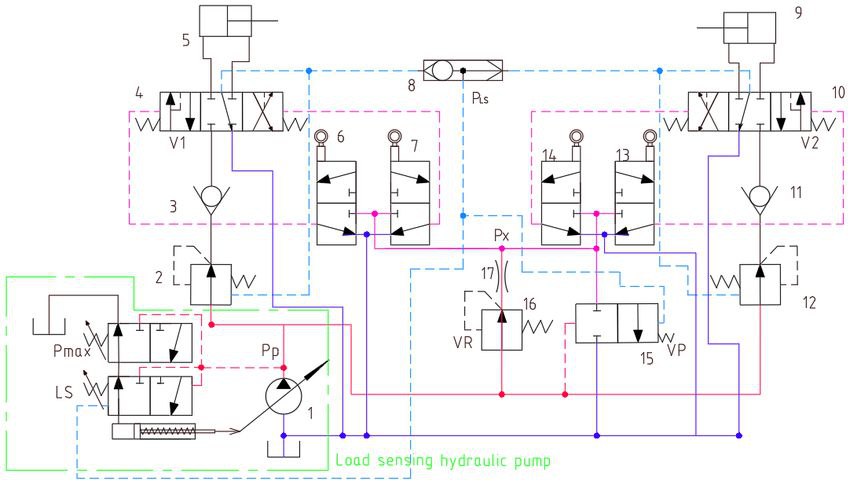

- Подготавливаем принципиальную гидросхему.
- После подготовки принципиальной гидросхемы проводится анализ аварийных ситуаций, чтобы оценить работу системы в случае ожидаемого отказа, например, обрыва шланга или блокировки клапана. При необходимости добавляются блокировочные механизмы и сигнальные устройства для предотвращения аварийных ситуаций.
- При необходимости разрабатываем монтажную схему с подготовкой спецификации трубопроводов и фитингов.
На этом проектирование гидросистемы можно считать завершённым, однако если гидрооборудование имеет электронное управление, то для того, чтобы система работала необходимо составить алгоритм работы и запрограммировать это в управляющем контроллере. Подробнее тут...
Завершающим шагом перед запуском новой гидросистемы в опытно-промышленную партию является пусконаладка опытного образца гидросистемы. Это необходимо для проверки расчётных характеристик, алгоритмов и пригодности выбранного гидрооборудования для условий эксплуатации машины. Наши специалисты имеют необходимое оборудование и многолетний опыт проведения пусконаладочных работ. Подробнее тут...
